一、英特爾AC97前置音頻接口的規范要點
英特爾在《Front Panel I/O Connectivity Design Guide》中規范了主板和機箱的前置音頻接口插座、連接線、針腳名稱。要點如下：
1、音頻連接器
連接器設計應當支持使用標準的前面板麥克和耳機。要能夠直接的使用音頻而不需要特別的軟件。
前面板音頻連接器設計要支持立體聲音頻輸出（耳機或有源音箱）以及麥克輸入（一個單聲道）。
麥克輸入（一個單聲道）連接到安裝在前面板上的3.5毫米微型插座。插座的芯端接麥克輸入信號，
外環端接麥克音頻偏置信號。
2、 電氣連接
兩個前面板音頻輸出(AUD_FPOUT_L 和 AUD_FPOUT_R)和兩個前面板音頻返回
(AUD_RET_L 和 AUD_RET_R)連接到一個安裝在前面板上的開關型的3.5毫米微型插座。
音頻信號傳送路徑是：當前面板插座沒有使用時，主板輸出的音頻信號由AUD_FPOUT_L和AUD_FPOUT_R
送給前面板插座。經過前面板插座再由AUD_FPOUT_L和 AUD_FPOUT_R返回主板的后置音頻插座。
當前置音頻插座插入耳機時，插座里連接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）

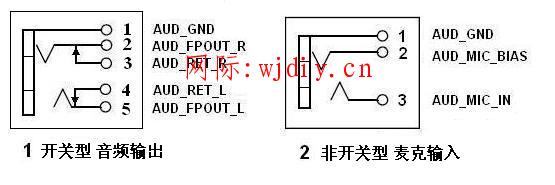

的開關斷開，返回主板的音頻信號就斷開，后置插座無音頻信號，只有前置的有無音頻信號。如下圖：
注：音頻輸出僅能使用耳機或有源音箱，如果使用無源音箱，聲音很小。
3、主板連接座設計
主板前置音頻連接座，如下圖：
連接座的針腳分配：
針 信號名 說明
1 AUD_MIC_IN 前置麥克輸入。
2 AUD_GND 供模擬音頻電路使用的接地。
3 AUD_MIC_BIAS 麥克偏置電壓。
4 AUD_VCC 供模擬音頻電路使用的濾波 +5 V。
5 AUD_FPOUT_R 輸出給前置的右聲道音頻信號。
6 AUD_RET_R 從前置返回的右聲道音頻信號。
7 HP_ON 為以后控制耳機放大器保留。
8 KEY 無針腳。
9 AUD_FPOUT_L 輸出給前置的左聲道音頻信號。
10 AUD_RET_L 從前置返回的左聲道音頻信號。
連接座的跳線：
如果前置音頻接線沒有連接到主板的前置音頻連接座上，連接座的5和6，9和10針應當用跳線短接，否則后置音頻插座無效。
二、機箱前置音頻插座和連接線
現在看看實際的機箱前置音頻插座和連接線。符合AC97標準的前置音頻面板如下圖：
可以看到符合AC97標準的音頻接線有7根：
1 AUD_MIC_IN 前置麥克輸入。
2 AUD_GND 供模擬音頻電路使用的接地。
3 AUD_MIC_BIAS 麥克偏置電壓。
5 AUD_FPOUT_R 輸出給前置的右聲道音頻信號。
6 AUD_RET_R 從前置返回的右聲道音頻信號。
9 AUD_FPOUT_L 輸出給前置的左聲道音頻信號。
10 AUD_RET_L 從前置返回的左聲道音頻信號。

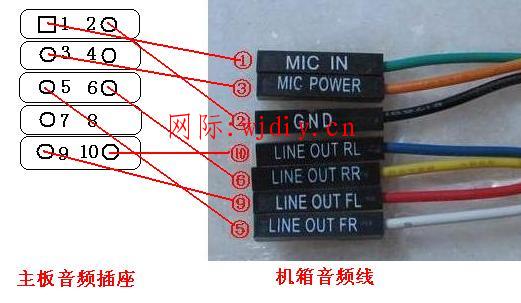

這7根線與主板的音頻連接座連接方式如下圖：
還有簡化的AC97標準的前置音頻面板、插座和接線。主要是簡化了耳機插座的開關線。

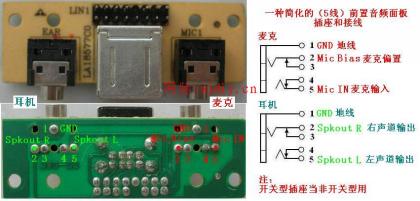

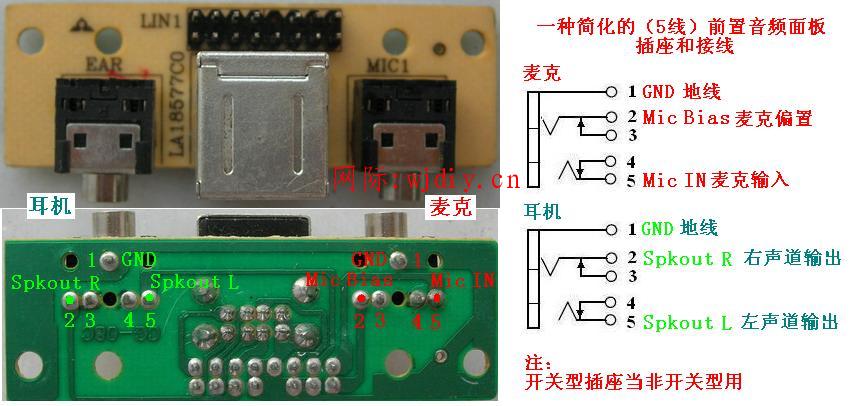

就是說把開關型耳機插座簡化為非開關型。連接線為5根，但與主板音頻連接座的插針還是7根。如下圖
看到簡化的音頻接線有5根：
1 AUD_MIC_IN 前置麥克輸入。
2 AUD_GND 供模擬音頻電路使用的接地。
3 AUD_MIC_BIAS 麥克偏置電壓。
5 AUD_FPOUT_R 輸出給前置的右聲道音頻信號。
9 AUD_FPOUT_L 輸出給前置的左聲道音頻信號。
這5根線與主板的音頻連接座連接方式如下圖：
這種簡化的音頻輸出有一個優點，就是前后置音頻輸出可以同時使用。標準的四線音頻接線，
由于利用開關型插座的開關功能，當前置插座沒有插入耳機（音箱）插頭時，開關接在后置音頻輸出插座，
可以使用后置音頻輸出。當前置插座插入耳機（音箱）插頭時，開關就把后置音頻輸出插座斷開，
使音頻輸出連接在前置輸出插座，后置就沒有輸出音頻，所以前后置音頻輸出不能同時使用。
這種簡化的音頻輸出通過插針把5/6 9/10短接，使CODEC的音頻輸出同時連接到前后置音頻輸出插座上，
所以前后置音頻輸出可以同時使用。
三、英特爾高保真（HD）前置音頻接口的規范要點
3-1、高保真音頻（High Definition Audio）的主要特點：
1、單工帶寬就達到24MB/s，雙工帶寬達到48MB/s，
2、支持多通道的輸入輸出，支持32bit、192kHz的8聲道（7.1聲道）輸出，支持DVD-Audio和SACD、多串流能力、杜比數字標準(Dolby Digital)和杜比THX環繞EX功能(Dolby THX surround EX)，使PC達到家庭影院級的高保真音頻系統。
3、支持音頻插口自動探測，只要把插頭插入任意一個音頻插座，就會提示該音頻設備接入，可以通過軟件選擇該插座對應的設備。
4、在麥克風支持上面，HD Audio提供了軟件降噪功能、回音設置和對多拾音器的麥克風、麥克風陣列的支持。
3-2、高保真音頻連接座的針腳定義：
為了與AC97兼容，高保真音頻仍然使用AC97的10針連接座，如下圖：
HD規范對針腳做了新的定義，對部分針腳賦予新的功能。HD的針腳定義與AC97的針腳定義對比的如下：
由于要和AC97兼容，10個針腳里第1、2、3、5、6、9、10雖然名字有所變化，其功能沒有改變。
仍然是用于音頻輸入/輸出的。AC97規定1、3針是麥克輸入，HD規定是模擬音頻口1的左右聲道，
即可用于音頻輸入，也可用于音頻輸出。所以，1、3針仍可連接麥克輸入。
由于HD支持音頻插口自動探測插入音頻插頭，就利用開關型插座的開關針腳作探測信號，
第6、10用作返回探測信號，第4、7針用作探測信號。
3-3、前置音頻面板插座的變化
AC97規定麥克插座可以用非開關型的插座，因為這個插座專門用于麥克輸入。
HD規定這個插座必須用開關型的雙聲道插座，因為這個插座不再是單一的麥克輸入，還可以用作音頻輸出。

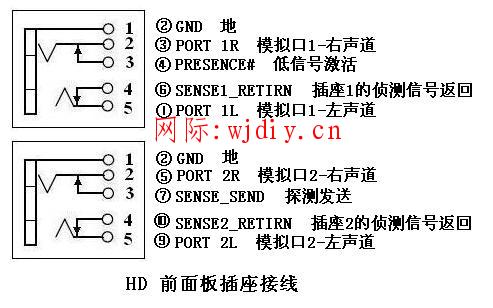

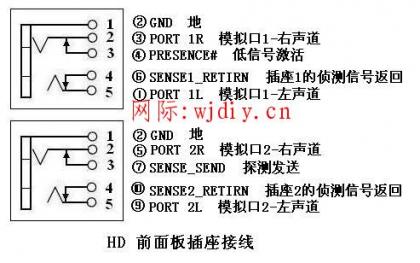

前置音頻面板插座接線如下圖：
