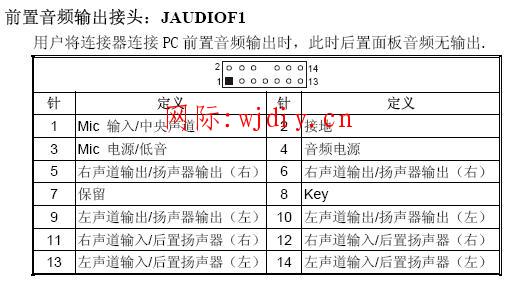

第一種、14針接口

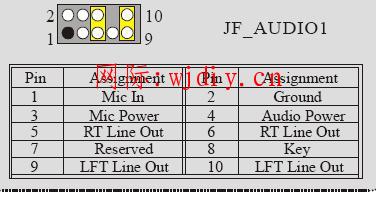

第二種、10針接口

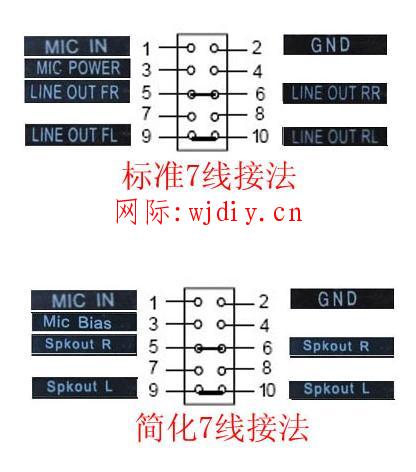

標準7線接法：

1—MIC IN　　　 2—GND
3—MIC POWER　　4—不接
5—LINE OUT FR　6—LINE OUT RR
7—不接　　　　 8—空
9—LINE OUT FL　10—LINE OUT FR
11－12閉合　　　13－14閉合

簡化7線接法：
1—Mic IN　　　2—GND
3—MIC Bias　　4—不接
5—SPKOUT-R　　6—SPKOUT-R
7—不接　　　　8—空
9—SPKOUT-L　　10—SPKOUT-L
11－12閉合　　 13－14閉合

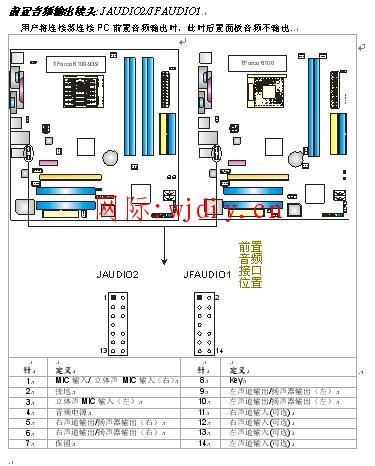

前置音頻接口位置如下圖：

英特爾在AC97音頻標準之后，又推出了HD(高保真)音頻標準。微軟的新操作系統(tǒng)vista推出UAA音頻。

這些音頻標準對機箱的前置音頻面板和接口都有各自的規(guī)定。主板的前置音頻連接座也有變化。
