使用過寬帶路由器的用戶，大都了解寬帶路由器上的端口有WAN口和LAN口之分。寬帶路由器在工作過程中有這樣一個特點：從LAN到WAN方向上的數據流默認不受限制通過路由器，從WAN到LAN方向上默認不能通過。（注：無線寬帶路由器的無線接入部分從屬于LAN的范圍）也就是說，默認情況從局域網內電腦上發出的數據包進入路由器的LAN口，可以順利通過路由器從WAN口被發出，但是從WAN這一端主動過來的數據包進入WAN口以后，路由器默認是不讓那些數據包通過的。

本文檔主要描述當局域網內存在兩臺寬帶路由器時的配置方法（本文檔以有線路由器TL-R406和無線路由器TL-WR841N為例進行說明）。

一、網絡拓撲分析

1、假設您有一條ADSL寬帶線，經過TL-R406寬帶路由器實現了兩臺電腦共享上網，網絡連接示意圖如下：

寬帶線----ADSL MODEM----（WAN口）TL-R406（LAN口）----電腦

2、有一天您覺得還需要無線上網，于是您購買了TL-WR841N無線寬帶路由器，想要網絡能夠提供無線接入功能，這時候必定是從TL-R406的LAN口引出一根網線連接TL-WR841N，那么應該連接TL-WR841N的WAN口呢？還是連結TL-WR841N的LAN口？其實兩種方式都是可以的。網絡連接示意圖有如下兩種：

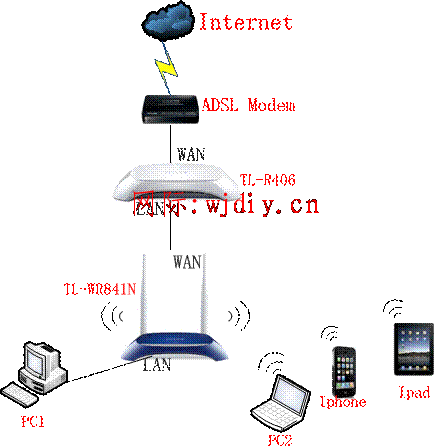

1）寬帶線----ADSL MODEM----（WAN口）TL-R406（LAN口）----（WAN口）WR841N（無線）----電腦

按照這種接線方法，只要進行如下的設置即可：

首先將PC2的IP地址配置為192.168.1.X （X取自然數范圍2—254），通過http://192.168.1.1進入WR841N的管理界面，在“網絡參數”-“LAN口設置”里面，將LAN口IP地址改為： 172.16.1.1（注意：此地址可以更改為和原地址段不同的任意內網地址），保存并重啟路由器。

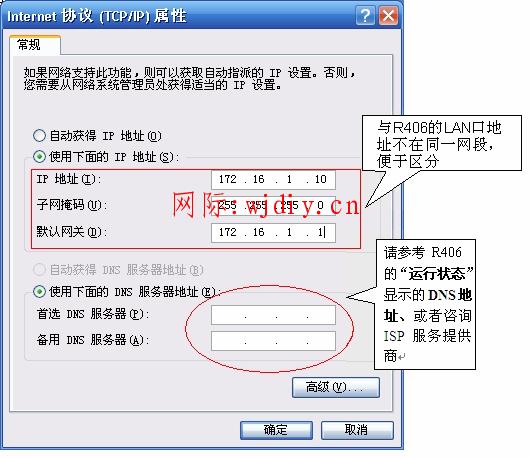

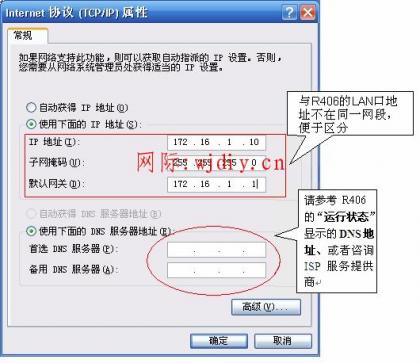

接下來再將電腦的IP地址修改為172.16.1.X （X 取自然數范圍2～254），如下圖所示：

再次通過http://172.16.1.1地址進入WR841N的管理界面對WAN口進行配置，這種連接方式下需要在WR841N的配置界面中的WAN口設置中配置靜態IP,參數如下：

IP地址：192.168.1.X (X取自然數范圍2～254)

子網掩碼：255.255.255.0

默認網關：192.168.1.1

注意：通過此種方式連接后路由器R406下面的電腦不能與WR841N下面的電腦通過網上鄰居互訪。

2）寬帶線----ADSL MODEM----R406（LAN口）----（LAN口）WR841N（無線）----電腦

這種連接方式因為沒有使用WR841N的WAN口，所以也就沒有必要配置WAN口了，只需要配置如下部分：

首先，需要關閉WR841N的DHCP服務器功能（選擇“不啟用”，點擊保存并重啟路由器）。

其次，更改一下WR841N的LAN口IP地址（和TL-R406的LAN口地址在同一網段），比如改為 ：192.168.1.254 ，只要此IP地址沒有被其它電腦使用即可。

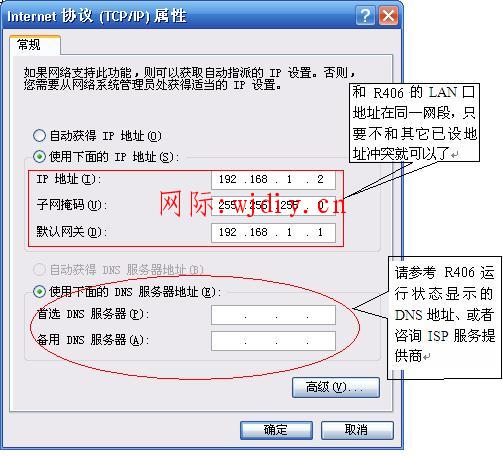

接下來就是通過無線或者有線方式連接WR841N和電腦，上面兩步配置完以后，WR841N就相當于一臺“無線交換機”，所以通過有線或者無線方式連接在WR841N上面的電腦的TCP/IP屬性要和R460+保持一致！就相當于這些電腦是直接連接在R406 LAN口下面的電腦，電腦的TCP/IP屬性參數配置如下圖所示：

當然，為了方便起見，也可以將電腦的網絡連接TCP/IP參數選擇為自動獲得IP地址及DNS服務器地址。

通過上面配置之后，就可以實現內網多臺路由器下面的電腦共享上網。
